CE PED 2014/68/EU là gì?
PED 2014/68/EU (Pressure Equipment Directive) là Chỉ thị của Liên minh châu Âu quy định các yêu cầu đối với thiết kế, chế tạo và đánh giá sự phù hợp của thiết bị áp lực và các cụm thiết bị áp lực. Chỉ thị áp dụng chủ yếu cho thiết bị có áp suất cho phép lớn nhất PS lớn hơn 0,5 bar và được thiết kế nhằm bảo đảm rằng những sản phẩm có khả năng gây rủi ro do áp suất được đưa vào thị trường EU với mức độ an toàn phù hợp.
PED 2014/68/EU có ý nghĩa đặc biệt đối với các nhà sản xuất bình chịu áp lực, nồi hơi, bồn chứa, đường ống, thiết bị trao đổi nhiệt, van, phụ kiện áp lực và các cụm thiết bị công nghiệp. Đối với doanh nghiệp Việt Nam muốn xuất khẩu những sản phẩm này sang châu Âu, việc xác định đúng yêu cầu PED ngay từ giai đoạn thiết kế là yếu tố quan trọng để hạn chế việc phải sửa đổi sản phẩm hoặc bổ sung hồ sơ khi đã hoàn thành sản xuất.
Một điểm cần lưu ý là PED là một chỉ thị pháp lý của EU chứ không phải một tiêu chuẩn riêng lẻ. Do đó, doanh nghiệp không chỉ cần quan tâm đến một mã tiêu chuẩn mà phải xác định toàn bộ yêu cầu pháp lý và kỹ thuật có liên quan đến sản phẩm.
Phạm vi áp dụng của PED 2014/68/EU
PED áp dụng cho nhiều loại thiết bị chịu áp suất tĩnh và các cụm thiết bị được lắp ráp thành một hệ thống có chức năng liên quan đến áp suất.
Trong thực tế sản xuất công nghiệp, phạm vi sản phẩm có thể liên quan đến PED gồm:
Bình chứa khí nén, bình tích áp, bình chứa LPG và các loại bình chịu áp lực khác.
Nồi hơi, thiết bị sinh hơi và một số hệ thống nhiệt có áp suất.
Thiết bị trao đổi nhiệt, condenser, evaporator và các thiết bị xử lý nhiệt có phần chịu áp lực.
Đường ống công nghệ vận chuyển hơi, khí hoặc chất lỏng.
Van, phụ kiện đường ống và các bộ phận chịu áp lực.
Các cụm thiết bị áp lực được tích hợp từ nhiều thành phần khác nhau.
Tuy nhiên, không phải tất cả thiết bị có chứa áp suất đều phải thực hiện cùng một quy trình đánh giá. PED có những trường hợp loại trừ và các trường hợp thiết bị phải tuân thủ theo những yêu cầu khác. Vì vậy, bước đầu tiên trong dự án CE PED luôn là xác định phạm vi áp dụng.
Bốn thông số quan trọng khi đánh giá thiết bị áp lực
Để phân loại thiết bị theo PED, doanh nghiệp cần đặc biệt quan tâm đến các thông số kỹ thuật của sản phẩm.
PS – Maximum allowable pressure
PS là áp suất lớn nhất mà thiết bị được thiết kế để chịu trong điều kiện vận hành do nhà sản xuất quy định. Đây là một trong những thông số quan trọng nhất trong quá trình phân loại thiết bị.
V – Volume
Đối với nhiều loại bình chịu áp lực, thể tích V được sử dụng cùng với PS để xác định mức độ nguy hiểm và Category của thiết bị.
DN – Nominal size
Đối với đường ống, kích thước danh nghĩa DN có thể đóng vai trò quan trọng trong quá trình phân loại.
TS – Temperature
Nhiệt độ tối đa hoặc tối thiểu cho phép của thiết bị cũng cần được xác định vì nhiệt độ ảnh hưởng trực tiếp đến vật liệu, độ bền và điều kiện vận hành.
Bên cạnh các thông số trên, loại thiết bị và tính chất của môi chất cũng đóng vai trò quan trọng. PED phân môi chất thành Fluid Group 1 và Fluid Group 2, từ đó ảnh hưởng đến việc phân loại thiết bị.
Phân loại Category theo PED
Một trong những nội dung quan trọng nhất của PED là phân loại thiết bị thành Category I, Category II, Category III và Category IV.
Category càng cao thì mức độ kiểm soát và đánh giá sự phù hợp càng nghiêm ngặt.
Category I thường áp dụng cho các thiết bị có mức độ rủi ro thấp hơn và có thể áp dụng hình thức kiểm soát nội bộ của nhà sản xuất theo Module được phép.
Category II yêu cầu mức độ đánh giá cao hơn và có thể liên quan đến sự tham gia của tổ chức đánh giá sự phù hợp tùy Module.
Category III yêu cầu kiểm soát nghiêm ngặt hơn về thiết kế, sản xuất và đánh giá sự phù hợp.
Category IV dành cho những thiết bị có mức độ rủi ro cao nhất và thường yêu cầu quy trình đánh giá nghiêm ngặt cùng sự tham gia của tổ chức đánh giá bên thứ ba.
Việc xác định Category không thể thực hiện chỉ dựa vào áp suất. Doanh nghiệp cần kết hợp loại thiết bị, PS, V hoặc DN, TS và nhóm môi chất theo các bảng phân loại tương ứng trong PED.
Đây cũng là lý do việc tư vấn chuyên môn ngay từ đầu có thể giúp doanh nghiệp tránh lựa chọn sai phương án đánh giá.
Essential Safety Requirements – yêu cầu an toàn thiết yếu
Trung tâm của PED 2014/68/EU là Essential Safety Requirements – ESR, được quy định tại Annex I.
Những yêu cầu này bao phủ nhiều khía cạnh của sản phẩm, trong đó có thiết kế, vật liệu, chế tạo, kiểm tra, bảo vệ chống vượt áp, đánh dấu và hướng dẫn sử dụng.
Đánh giá rủi ro trong thiết kế
Thiết bị phải được thiết kế dựa trên việc nhận diện các nguy cơ có thể phát sinh trong điều kiện sử dụng dự kiến và các tình huống có thể xảy ra một cách hợp lý.
Nhà sản xuất cần xem xét những yếu tố như quá áp, nhiệt độ quá cao hoặc quá thấp, ăn mòn, rung động, mỏi vật liệu, tải trọng cơ học và các điều kiện bất thường khác.
Tính toán độ bền
Đối với bình chịu áp lực, tính toán thiết kế là một phần đặc biệt quan trọng. Các yếu tố như ứng suất, chiều dày thành, áp suất thiết kế, nhiệt độ thiết kế và đặc tính vật liệu phải được xem xét phù hợp.
Một thiết bị có thiết kế đáp ứng điều kiện vận hành thông thường nhưng không được xem xét đầy đủ các tình huống bất thường vẫn có thể tiềm ẩn nguy cơ mất an toàn.
Thiết bị bảo vệ
PED cũng chú trọng đến các biện pháp bảo vệ thiết bị khỏi những điều kiện nguy hiểm, chẳng hạn tình trạng vượt quá giới hạn áp suất cho phép.
Tùy loại hệ thống, các giải pháp có thể bao gồm van an toàn, thiết bị giới hạn áp suất, thiết bị kiểm soát nhiệt độ hoặc các cơ cấu bảo vệ khác.
Vật liệu
Vật liệu sử dụng cho bộ phận chịu áp lực phải phù hợp với điều kiện sử dụng dự kiến. Nhà sản xuất cần kiểm soát đặc tính vật liệu, khả năng chịu nhiệt, chịu áp lực, khả năng chống ăn mòn và tính tương thích với môi chất.
Hồ sơ vật liệu cần được quản lý và truy xuất rõ ràng để chứng minh vật liệu thực tế sử dụng phù hợp với thiết kế.

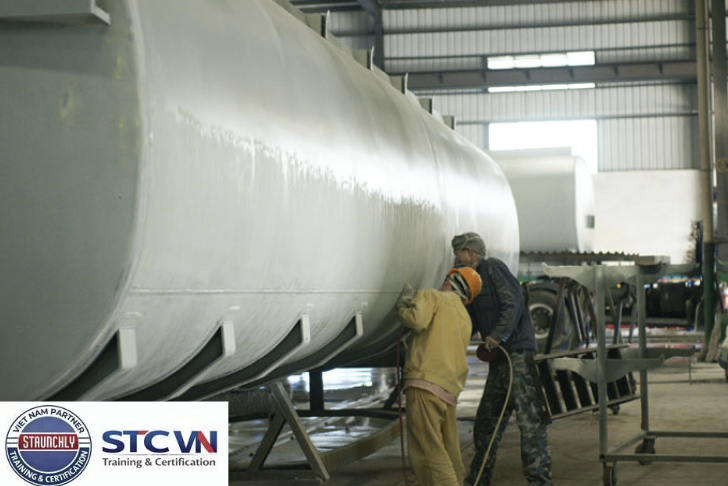

Chất lượng hàn và chế tạo thiết bị áp lực
Đối với các sản phẩm chế tạo bằng phương pháp hàn, welding quality là một trong những yếu tố có ảnh hưởng lớn đến độ an toàn của thiết bị.
Doanh nghiệp cần xây dựng và kiểm soát các quy trình hàn phù hợp, đồng thời quản lý năng lực của nhân sự thực hiện công việc hàn và các hoạt động kiểm tra liên quan.
Tùy loại sản phẩm, hồ sơ có thể bao gồm:
Welding Procedure Specification (WPS).
Procedure Qualification Record (PQR).
Chứng nhận năng lực thợ hàn.
Chứng nhận vật liệu cơ bản và vật liệu hàn.
Kế hoạch kiểm tra mối hàn.
Kết quả kiểm tra không phá hủy NDT.
Biên bản thử áp lực.
Nếu hồ sơ hàn được chuẩn bị không đầy đủ ngay từ đầu, doanh nghiệp có thể gặp khó khăn khi thực hiện đánh giá sự phù hợp hoặc phải bổ sung chứng cứ kỹ thuật ở giai đoạn cuối.
Đánh giá sự phù hợp và các Module
PED cung cấp nhiều Conformity Assessment Procedures khác nhau. Phương thức áp dụng phụ thuộc vào Category của sản phẩm.
Một số Module thường gặp gồm:
Module A: Internal Production Control.
Module A2: Internal Production Control plus Supervised Pressure Equipment Checks at Random Intervals.
Module B: EU-Type Examination.
Module C2: Conformity to Type Based on Internal Production Control plus Supervised Pressure Equipment Checks at Random Intervals.
Module D: Conformity to Type Based on Quality Assurance of the Production Process.
Module E: Conformity to Type Based on Pressure Equipment Product Quality Assurance.
Module F: Conformity to Type Based on Pressure Equipment Verification.
Module G: Conformity Based on Unit Verification.
Module H: Conformity Based on Full Quality Assurance.
Module H1: Conformity Based on Full Quality Assurance plus Design Examination.
Không phải doanh nghiệp được tự do lựa chọn bất kỳ Module nào. Module phải phù hợp với Category và loại sản phẩm theo quy định của PED.
Đây là một trong những nội dung chúng tôi tập trung trong chương trình đào tạo và tư vấn CE PED, giúp đội ngũ kỹ thuật hiểu được logic lựa chọn phương thức đánh giá thay vì chỉ thực hiện hồ sơ một cách máy móc.
Vai trò của Notified Body
Đối với những trường hợp PED yêu cầu sự tham gia của bên thứ ba, doanh nghiệp cần làm việc với Notified Body phù hợp với phạm vi đánh giá.
Notified Body có thể tham gia vào việc đánh giá thiết kế, kiểm tra sản phẩm, đánh giá hệ thống chất lượng hoặc thực hiện các hoạt động khác tùy theo Module được lựa chọn.
Một sai lầm phổ biến là doanh nghiệp chỉ tìm Notified Body sau khi sản phẩm đã hoàn thiện. Cách tiếp cận này có thể khiến một số yêu cầu kỹ thuật của bên đánh giá không còn dễ dàng đáp ứng.
Giải pháp tốt hơn là xác định Module và kế hoạch đánh giá ngay từ đầu dự án.
Hồ sơ CE PED cần những gì?
Một bộ hồ sơ kỹ thuật PED có thể bao gồm nhiều tài liệu khác nhau tùy sản phẩm và phương thức đánh giá.
Các nhóm tài liệu thường gặp gồm:
Thông tin và mô tả sản phẩm.
Bản vẽ thiết kế và bản vẽ chế tạo.
Thông số kỹ thuật.
Tính toán thiết kế.
Đánh giá và kiểm soát rủi ro.
Danh mục tiêu chuẩn áp dụng.
Hồ sơ vật liệu.
Hồ sơ quy trình hàn.
Chứng nhận thợ hàn.
Kế hoạch kiểm tra và thử nghiệm.
Kết quả NDT.
Kết quả thử áp lực.
Hồ sơ kiểm soát chất lượng.
Hướng dẫn sử dụng.
Nhãn sản phẩm.
Declaration of Conformity.
Các chứng nhận hoặc tài liệu đánh giá của tổ chức liên quan.
Điểm quan trọng không nằm ở việc có thật nhiều tài liệu mà là tính nhất quán giữa thiết kế, sản xuất, kiểm tra và hồ sơ. Một bộ hồ sơ có nhiều tài liệu nhưng thông tin không khớp nhau vẫn có thể gây khó khăn trong quá trình đánh giá.
Ví dụ thực tế: Bình chứa khí nén
Giả sử một doanh nghiệp Việt Nam sản xuất bình chứa khí nén để xuất khẩu sang Đức.
Trước tiên, doanh nghiệp cần xác định áp suất cho phép PS, thể tích V, nhiệt độ TS và môi chất chứa trong bình.
Tiếp theo, doanh nghiệp xác định Fluid Group và áp dụng bảng phân loại tương ứng để xác định Category.
Sau khi xác định Category, doanh nghiệp lựa chọn Module đánh giá phù hợp. Nếu Module yêu cầu Notified Body, doanh nghiệp cần xác định tổ chức đánh giá phù hợp và thống nhất kế hoạch kiểm tra từ trước.
Trong quá trình sản xuất, doanh nghiệp phải kiểm soát vật liệu, hàn, kiểm tra không phá hủy và thử áp lực. Toàn bộ bằng chứng cần được lưu trong Technical Documentation.
Cuối cùng, khi các yêu cầu áp dụng được đáp ứng, doanh nghiệp hoàn thiện Declaration of Conformity và các yêu cầu liên quan đến CE marking.
Ví dụ này cho thấy CE PED không phải chỉ là bước “xin một giấy chứng nhận” mà là một chuỗi hoạt động kiểm soát kỹ thuật và đánh giá sự phù hợp.

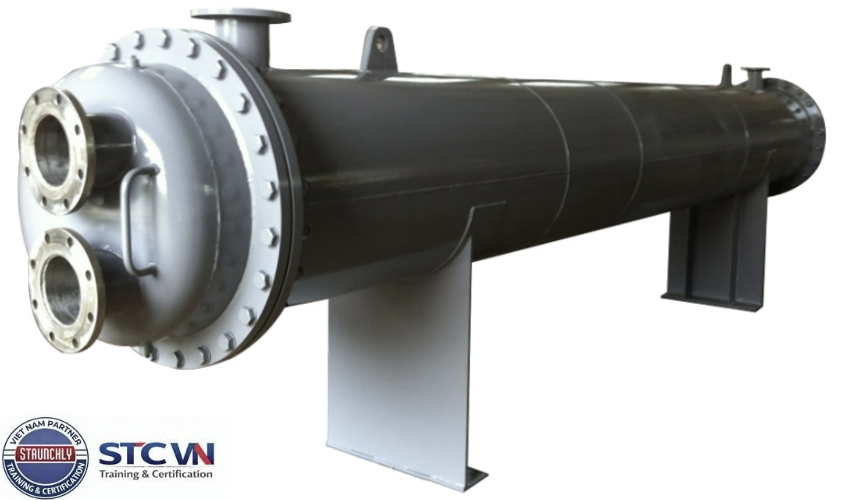

Ví dụ thực tế: Thiết bị trao đổi nhiệt
Đối với heat exchanger sử dụng trong nhà máy hóa chất hoặc hệ thống HVAC công nghiệp, việc đánh giá PED có thể liên quan đến nhiều phần chịu áp lực khác nhau.
Doanh nghiệp cần xem xét áp suất và nhiệt độ của từng phía, môi chất sử dụng, thể tích, vật liệu, kết cấu và điều kiện vận hành.
Nếu thiết bị có nhiều khoang chịu áp lực hoặc được tích hợp với các bộ phận khác thành một assembly, việc đánh giá cần được thực hiện theo cấu hình thực tế thay vì chỉ xem xét từng bộ phận một cách độc lập.
Các lỗi thường gặp khi thực hiện CE PED
Xác định sai phạm vi PED: Đây là lỗi ở giai đoạn đầu nhưng có thể ảnh hưởng toàn bộ dự án.
Phân loại Category không chính xác: Chỉ cần xác định sai một thông số hoặc áp dụng sai bảng phân loại cũng có thể dẫn đến lựa chọn Module không phù hợp.
Thiếu hồ sơ vật liệu: Không kiểm soát đầy đủ nguồn gốc và chứng từ vật liệu làm giảm khả năng truy xuất.
Hồ sơ hàn không đầy đủ: Thiếu WPS, PQR, chứng nhận thợ hàn hoặc hồ sơ NDT có thể gây khó khăn khi đánh giá.
Thiết kế và hồ sơ không đồng nhất: Thông số trên bản vẽ, tính toán, nhãn và Declaration of Conformity phải được kiểm soát thống nhất.
Chỉ làm chứng nhận sau khi sản xuất: Đây là cách tiếp cận có rủi ro cao vì nhiều yêu cầu PED cần được tích hợp ngay trong thiết kế và sản xuất.
Dịch vụ tư vấn CE PED 2014/68/EU của chúng tôi
Chúng tôi cung cấp giải pháp tư vấn CE PED 2014/68/EU dành cho doanh nghiệp sản xuất, gia công và xuất khẩu thiết bị áp lực.
Dịch vụ có thể được triển khai theo từng giai đoạn:
Đánh giá ban đầu: Rà soát sản phẩm, thông số kỹ thuật và quy trình hiện tại để xác định yêu cầu PED.
Xác định Category: Hỗ trợ phân loại thiết bị dựa trên loại sản phẩm, môi chất và các thông số áp suất, thể tích hoặc DN.
Xây dựng lộ trình chứng nhận: Xác định Module đánh giá phù hợp và kế hoạch thực hiện.
Rà soát thiết kế: Đánh giá các yêu cầu liên quan đến tính toán, vật liệu, cấu tạo và an toàn.
Rà soát hồ sơ sản xuất: Kiểm tra hồ sơ vật liệu, hàn, NDT, thử nghiệm và kiểm soát chất lượng.
Xây dựng Technical Documentation: Hỗ trợ doanh nghiệp hệ thống hóa hồ sơ kỹ thuật.
Hỗ trợ đánh giá sự phù hợp: Chuẩn bị doanh nghiệp làm việc với tổ chức đánh giá sự phù hợp khi cần.
Đào tạo nội bộ: Đào tạo đội ngũ kỹ thuật, QA/QC, thiết kế, sản xuất và quản lý chất lượng về yêu cầu PED.
Chương trình đào tạo PED dành cho doanh nghiệp
Chương trình đào tạo được thiết kế theo hướng thực tế, tập trung vào những vấn đề mà doanh nghiệp thường gặp trong quá trình triển khai.
Nội dung có thể bao gồm tổng quan PED 2014/68/EU, phạm vi áp dụng, phân loại thiết bị, Fluid Group, Category, Essential Safety Requirements, lựa chọn Module, tiêu chuẩn kỹ thuật, vật liệu, hàn, kiểm tra NDT, thử áp lực, Technical Documentation, Declaration of Conformity và CE marking.
Đối với doanh nghiệp đã có kinh nghiệm sản xuất thiết bị áp lực, chương trình có thể được điều chỉnh theo sản phẩm thực tế của doanh nghiệp, giúp nhân sự dễ dàng áp dụng kiến thức vào công việc thay vì chỉ học lý thuyết.
CE PED và phát triển bền vững
Việc áp dụng PED có thể tạo ra những tác động tích cực gián tiếp đối với các mục tiêu SDGs, đặc biệt là SDG 9 – Công nghiệp, đổi mới và cơ sở hạ tầng. Việc kiểm soát thiết kế, chế tạo và an toàn thiết bị áp lực góp phần thúc đẩy nền sản xuất công nghiệp có tiêu chuẩn và khả năng tiếp cận thị trường quốc tế.
Bên cạnh đó, việc nâng cao an toàn trong quá trình sản xuất và vận hành thiết bị có thể hỗ trợ SDG 8 – Việc làm tốt và tăng trưởng kinh tế, đặc biệt khi doanh nghiệp nâng cao năng lực kỹ thuật, chất lượng sản phẩm và khả năng tham gia chuỗi cung ứng quốc tế.
Vì sao nên lựa chọn dịch vụ tư vấn chuyên nghiệp?
PED liên quan đồng thời đến pháp lý, kỹ thuật, thiết kế, vật liệu, chế tạo, kiểm tra và đánh giá sự phù hợp. Nếu chỉ tiếp cận PED từ góc độ hồ sơ, doanh nghiệp có thể bỏ sót những yêu cầu cần được xử lý ngay trong quá trình thiết kế hoặc sản xuất.
Dịch vụ tư vấn chuyên nghiệp giúp doanh nghiệp nhìn toàn bộ dự án theo một chuỗi thống nhất: xác định phạm vi → phân loại → lựa chọn Module → thiết kế → sản xuất → kiểm tra → hoàn thiện hồ sơ → đánh giá sự phù hợp → CE marking.
Đây là cách tiếp cận giúp giảm nguy cơ sai sót, hạn chế phát sinh chi phí và chủ động hơn khi đưa sản phẩm vào thị trường EU.
Kết luận
CE PED 2014/68/EU là yêu cầu quan trọng đối với nhiều loại thiết bị áp lực muốn tiếp cận thị trường châu Âu. Việc đáp ứng PED cần được thực hiện có hệ thống, bắt đầu từ xác định phạm vi áp dụng và phân loại thiết bị, sau đó lựa chọn Module, kiểm soát thiết kế, vật liệu, hàn, sản xuất, kiểm tra, thử nghiệm và xây dựng hồ sơ kỹ thuật.
Đối với doanh nghiệp Việt Nam, triển khai PED đúng ngay từ đầu không chỉ giúp đáp ứng yêu cầu CE mà còn góp phần nâng cao năng lực quản lý chất lượng và độ tin cậy của sản phẩm.
Với dịch vụ tư vấn, chứng nhận và đào tạo CE PED 2014/68/EU, chúng tôi cung cấp giải pháp đồng hành từ đánh giá hiện trạng, tư vấn kỹ thuật, phân loại thiết bị, xây dựng hồ sơ đến đào tạo nhân sự và hỗ trợ quá trình đánh giá sự phù hợp. Doanh nghiệp có thể liên hệ với chúng tôi để được đánh giá yêu cầu PED cụ thể cho từng loại thiết bị và xây dựng lộ trình triển khai phù hợp.
